SDシリーズ （スコット結線）三相→二相（単相2回路）複巻・E種絶縁 1kVA〜10ｋVA

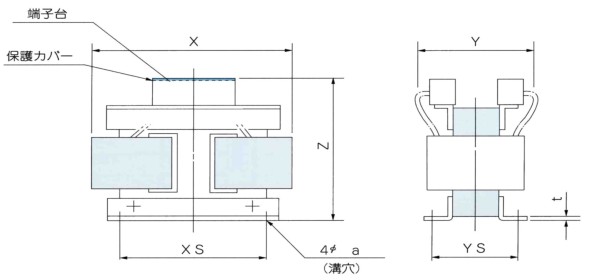

型 名 容 量 形 状 外 形 寸 法 取 付 寸 法 端 子 台 重 量
約
X Y Z XS YS a t 定 格 ネジ
SD- 0.5kVAX2 2AT 250 170 235 140 95 8 2.3 30A M4 27kg
SD- 1kVAX2 2AT 250 190 235 140 115 8 2.3 30A M4 19kg
SD- 1.5kVAX2 2AT 290 210 270 120 140 10 3.2 30A M4 41kg
SD- 2.5kVAX2 2AT 290 220 360 195 135 12 3.2 50A M5 65kg
SD- 5kVAX2 2AT 360 250 400 260 160 15 3.2 50A M6 92kg


　◎　標準在庫品　　　　　　　☆受注手配品

受注用品番 容量 定格電圧
SD 0.5kVAX2　 1kVA 200 220 240/
100 110 2回路		 ☆
SD 1kVAX2 2kVA ☆
SD 1.5kVAX2 3kVA ☆
SD 2.5kVAX2 5kVA ☆
SD 5kVAX2 10kVA ☆

VQシリーズ （V逆V結線）三相→単相腹巻・E種絶縁 1kVA〜10ｋVA


型 名 容 量 形 状 外 形 寸 法 取 付 寸 法 端 子 台 重 量
約
X Y Z XS YS a t 定 格 ネジ
VQ- 1kVA 2AT 260 180 205 140 105 8 2.3 30A M4 20kg
VQ- 2kVA 2AT 290 200 260 120 130 10 3.2 50A M5 30kg
VQ- 3kVA 2AT 350 210 305 195 125 12 3.2 50A M5 46kg
VQ- 5kVA 2AT 420 250 330 260 155 15 4.5 90A M6 75kg
VQ- 10kVA 2AT 420 310 410 260 185 15 4.5 150A M8 120kg


　◎　標準在庫品　　　　　　　☆受注手配品

受注用品番 容量 定格電圧
VQ 1kVA　 1kVA 200 220 240/
(100 0 100)または　
（100）
出力電圧(2次電圧)は
どちらかを選択		 ☆
VQ 2kVA 2kVA ☆
VQ 3kVA 3kVA ☆
VQ 5kVA 5kVA ☆
VQ 10kVA 10kVA ☆
