LTHシリーズ

単相・複巻・H種絶縁・端子台仕様

2kVA〜50ｋVA

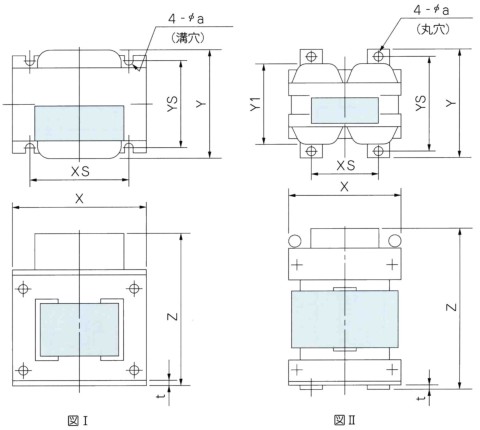

型 名	容 量	形 状	外 形 寸 法					取 付 寸 法				端 子 台			重 量	図
			X			Y	Z	XS	YS	a	t	定 格		ネジ
LTH-	2kVA	AT	190			154	220	120	112	10	2.3	50A		M5	18kg	図 Ｉ
LTH-	3kVA	AT	209			180	240	138	132	10	2.3				27kg
LTH-	5kVA	2AT	250			240	330	150	215	12	4.5	50A		M5	35kg	図 ＩＩ
LTH-	7.5kVA	2AT				260	350		235			90A		M6	45kg
LTH-	10kVA	2AT	300			260	400	150	235	15	6	150A		M8	59kg
LTH-	15kVA	2AT	320			280		200	250	15	6				80kg
LTH-	20kVA	2AT	320			280	470	200	250	15	6	300A		M10	102kg
LTH-	30kVA	2AT	360			310	520	200	280	15	6	400A		M12	140kg
LTH-	50kVA	2AT	410			310	560	200	300	15	6	600A		M16	205kg
